概 述

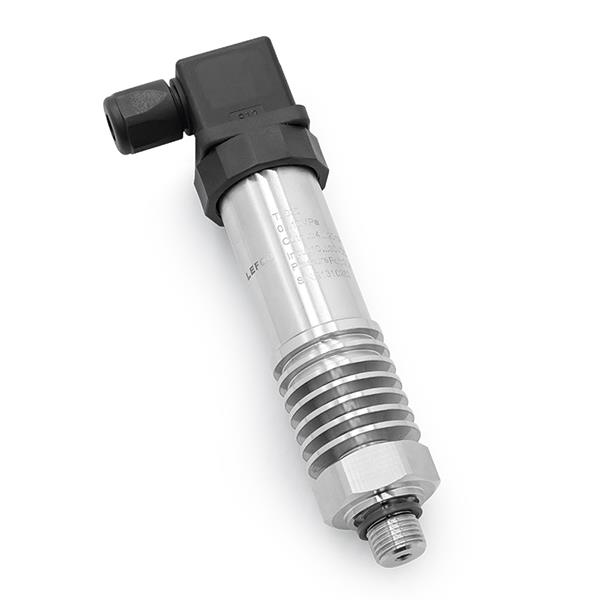

LFT2030耐高溫壓力變送器采用了高性能的硅壓阻式壓力傳感器，內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或頻率信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。運距離傳輸可以采用電流輸出方式。具有體積小、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有非常好的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、醫療設備、HVAC等領域。
技術參數
量程
-100kPa...0~10kPa...60MPa(充油硅)
-100kPa~0.3MPa...1.6MPa(陶瓷)
過載壓力
1.5倍的額定壓力
精度①
±0.5%F.S
±0.5%F.S/±1.0%F.S
穩定度
<0.5%F.S/年
工作溫度
-20~85°℃
介質溫度
5散熱片180℃,10散熱片260℃
補償溫度
-40～125°C
被測介質
與S304和316L、氟橡膠或丁睛橡膠兼容的氣體或液體
與1Cr18Ni9Ti、S304、氟橡膠或丁睛橡膠兼容的氣體或液體
耐高溫型壓力變送器
電氣性能
二線制
三線制電壓
四線制
輸出信號
4～20mA
0.5~4.5V
0~5V
0~10V
RS485②
供電電源
8~36VDC
4.75~5.25VDC
8~36VDC
12~36VDC
10～30VDC
電氣連接

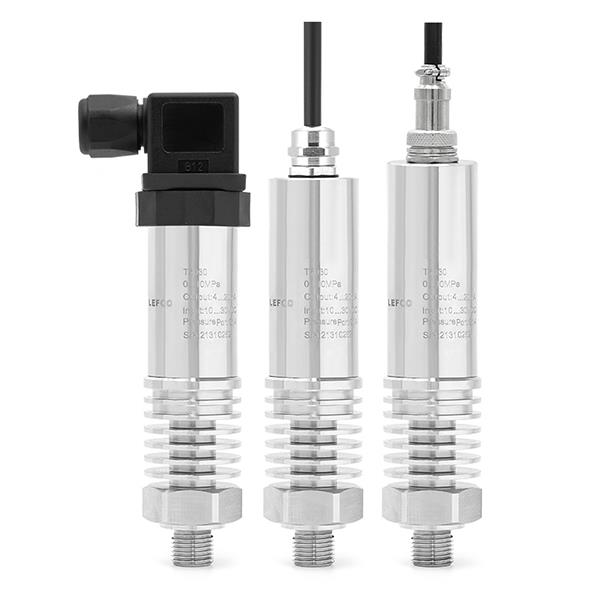

DIN43650A(大赫斯曼)、M12防水出線、GX12航空接頭(三芯/四芯)、M12四芯航空接頭
防爆款數顯耐高溫型壓力變送器
電氣性能
二線制
三線制電壓
四線制
輸出信號
4~20mA
0~10V
RS485
供電電源
10～36VDC
12~36VDC
10~36VDC
電氣連接
M20防水出線
外殼防護等級
IP54(GX12航空接頭(三芯/四芯)、IP65(DIN43650A、M12防水出線、M20防水出線、M12四芯航空接頭)
壓力接口
G1/4、NPT1/4、G1/2
壓力形式
表壓G/絕壓A
認證項目
ROHS、歐盟電器安全標準CE
注①在25℃測量，包含線性、重復性和遲滯的綜合精度注②陶瓷芯體款無RS485輸出
選型說明
代號及說明
備注
LFT2030
型號
量程
-100kPa…0~10kPa…60MPa(充油硅)/-100kPa~0.3MPa…1.6MPa(陶瓷
量程范圍
K
K=kPa
P
P =psi
計量單位
B
B =Bar
M
M =MPa
A4
A4=4～20mA(二線二制)
輸出方式
V05
V05=0.5～4.5V(三線制
V0
VO=0～5V (三線制)
V10
V10=0～10V (三線制)
RS
RS=RS-485(四線制)
0.5
0.5 =0.5%F.S
精度等級
1.0
1.0 =1.0%F.S
D1

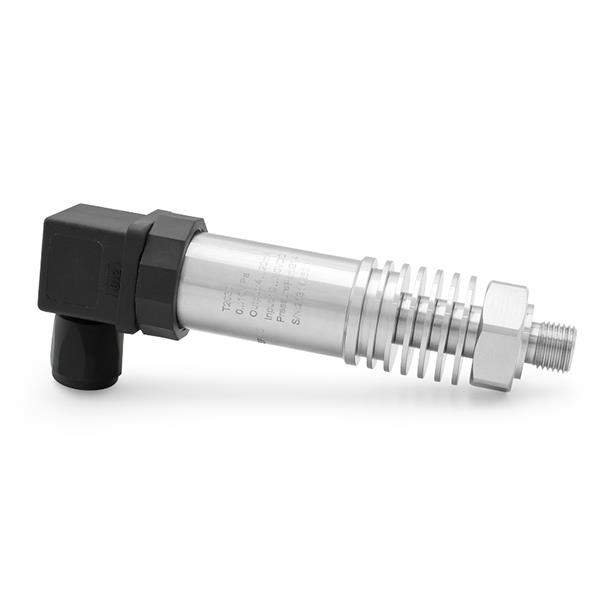

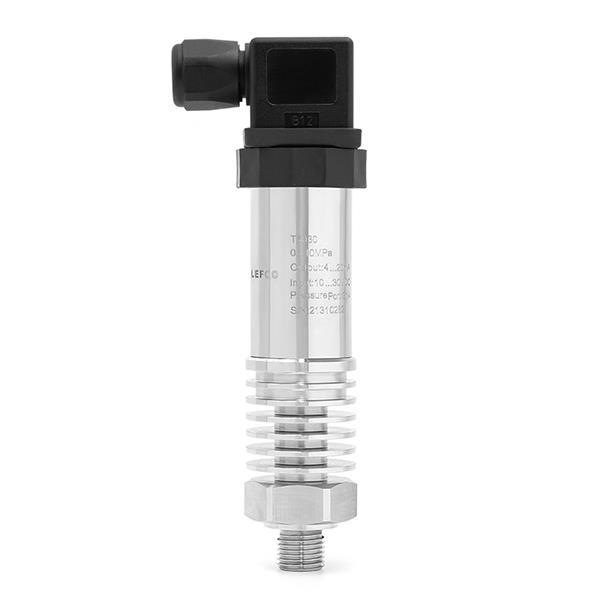

D1=DIN43650A(大赫斯曼
電氣連接
M

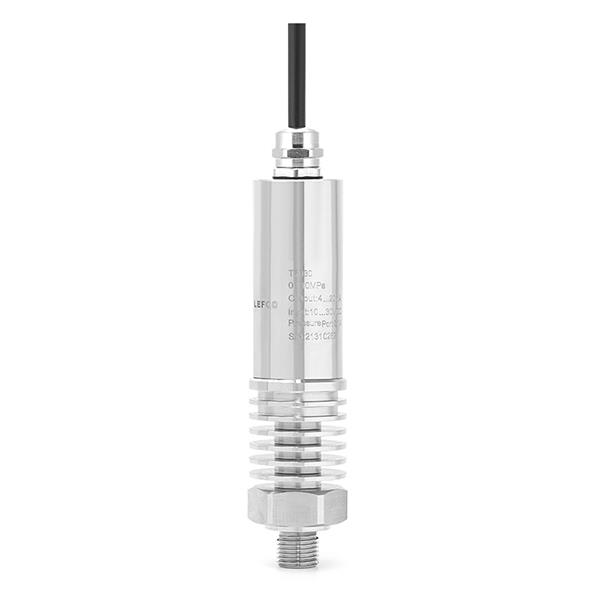

M=M12(M12防水出線)
C3

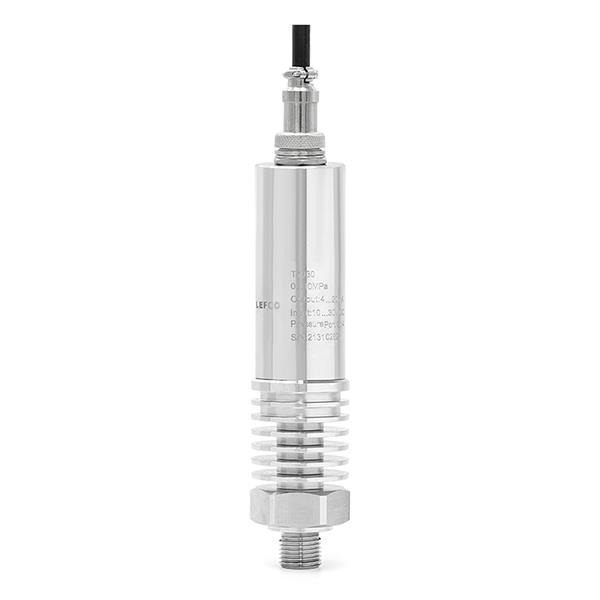

C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
M20
M20防水出線(防爆數顯)
G
G =G1/4
G2
G2 =G1/2
壓力接口
N
N=NPT1/4
A
A=陶瓷芯體③
芯體規格
B
B=充油硅芯體
N
不帶數顯(常規)
數顯選型
D1
常規款數顯④
D2
防爆款數顯
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
LFT2030 0-60 B A4 1.0 D1 G B N 1.0
選型舉例
注③:當選型為陶瓷芯體時，數顯選型中只能選擇不帶數顯或常規款數顯，且無法做RS-485輸出
注④:當選型為帶常規款數顯耐高溫型壓力變送器時，出線方式只有大赫斯曼出線，且供電電壓都是12～30VDC
