概 述

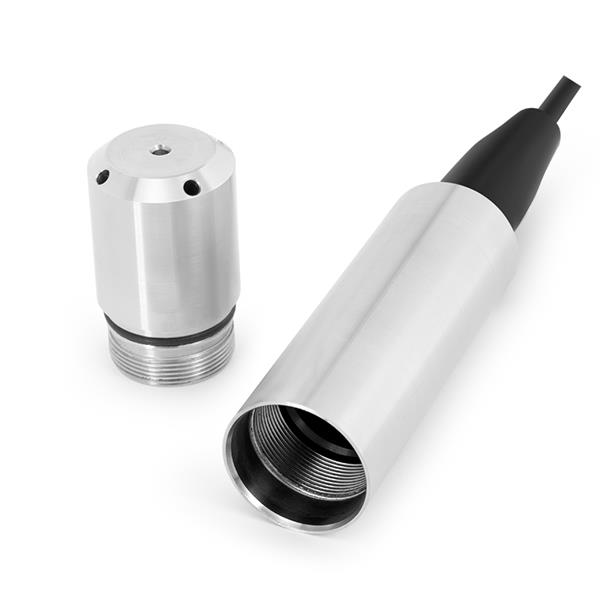

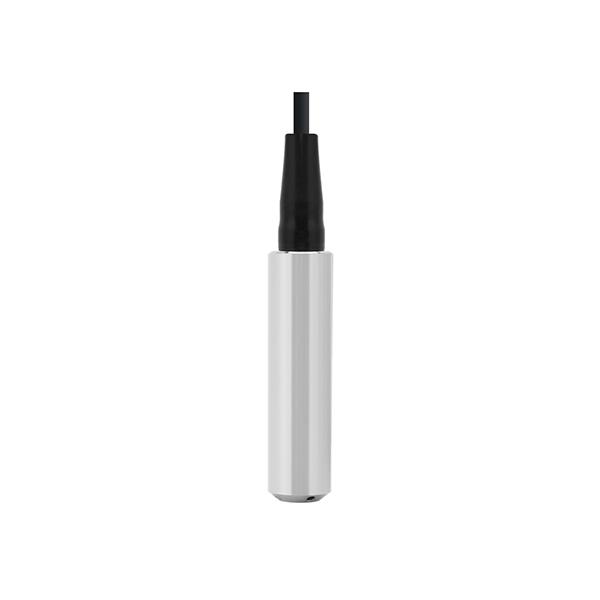

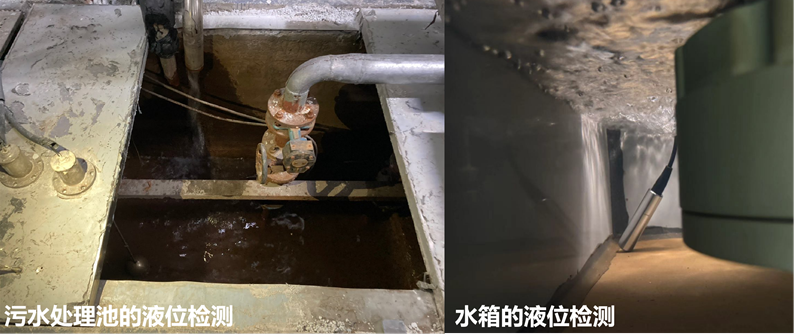

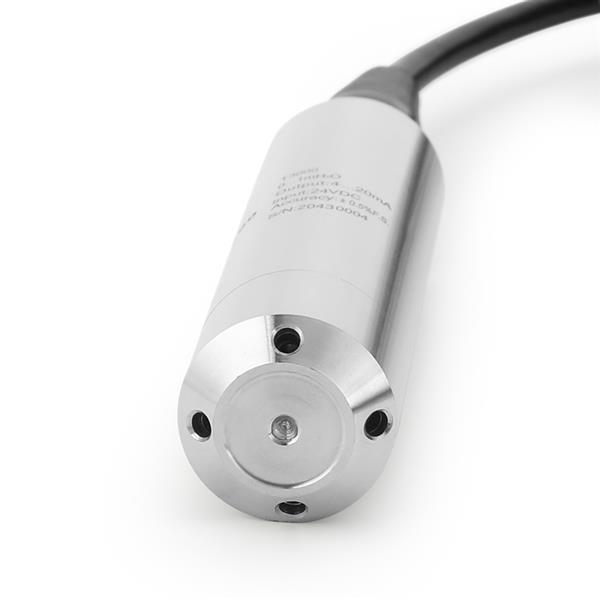

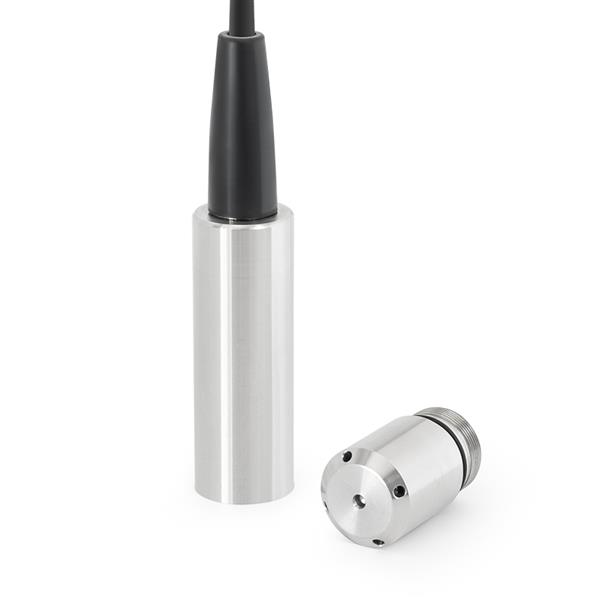

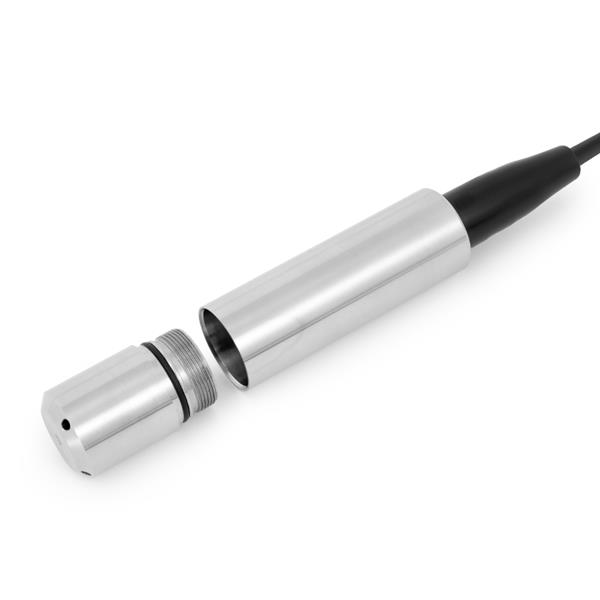

LFT3000投入式液位變送器由高性能壓力傳感器作為測量元件，通過壓力傳感器，把與液位深度成正比的液體靜壓力準確測量出來，并經過專門信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的精確測量。產品精度高、體積小、使用方便，直接投入液體中，即可測量出變送器末端到液面的液位高度。適用于石油、化工、電廠、城市供水、水文勘探領域的水位或液位測量與控制。
技術參數
量程
0~0.5...200mH?O
過載壓力
1.5倍的額定壓力
精度①
±0.5%F.S
穩定度
<0.5%F.S/年
工作溫度
-20~85°℃
存儲溫度
-40～100℃
被測介質
與304和316L不銹鋼、PE、PVC、氟橡膠或丁腈橡膠兼容的液體
投入式液位變送器
電氣性能
二線制
三線制電壓
四線制
輸出信號
4~20mA
0.5~4.5V
0~5V
0~10V
RS-485
供電電源
8~36VDC
4.75~5.25VDC
8~36VDC
12~36VDC
10~30VDC
防爆款數顯投入式液位變送器
電氣性能
二線制
三線制
四線制
輸出信號
4~20mA
0~10V
RS-485
供電電源
10~36VDC
12~36VDC
10~36VDC
電氣連接
直接出線
壓力接口
投入式/M20*1.5安裝式
外殼防護等級
IP68
壓力形式
表壓G
認證項目
ROHS、歐盟電器安全標準CE
注①:在25℃測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT3000
型號
量程
0～ 0.5...200mH?0
量程范圍
M
M=米
計量單位
CM
CM=厘米
A4
A4=4-20mA(二線制)
輸出方式
V05
V05=0.5～4.5V(三線制)
V0
V0=0～5V(三線制)
V10
V10=0～10V(三線制)
RS
RS=RS-485(四線制)
0.5
0.5=0.5%F.S
精度等級
M
M=直接出線
電氣連接
N
不帶顯
數顯選型
D2
D2=防爆款數顯
T
T=投入式
安裝方式
M20
M20=M20*1.5安裝式
1.0
1.0=1m
2.0
2.0=2m
LFT3000 0-200 M A4 0.5 M N T 1.0
選型舉例
適配量程
的線長
