概 述

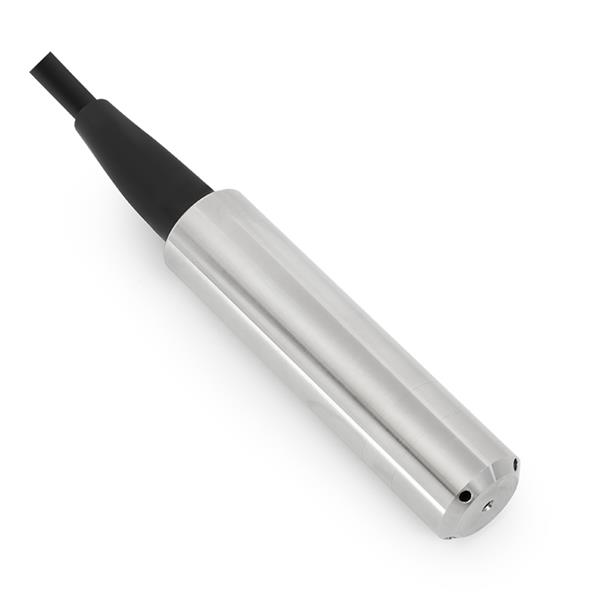

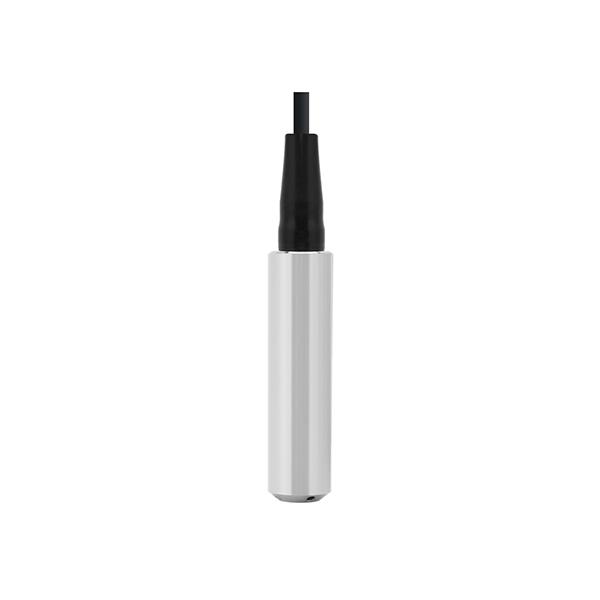

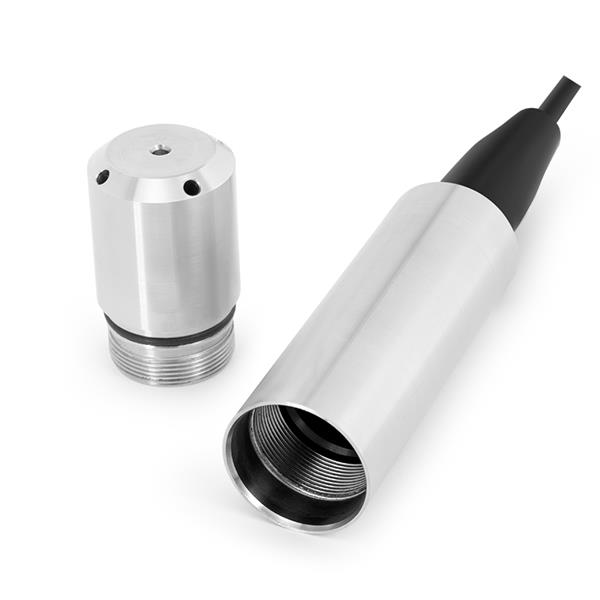

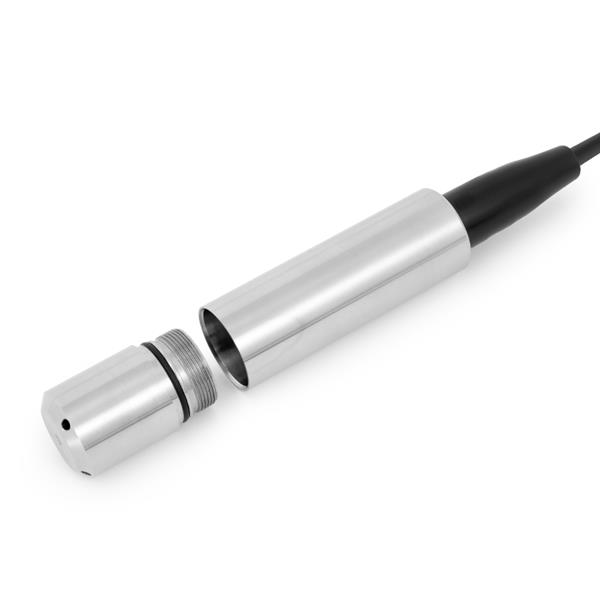

LFT3200溫度液位一體變送器采用先進的壓阻式壓力傳感器和PT-100溫度傳感器，經過專用信號調理電路轉換成標準（電流或電壓）信號輸出，具有先進的溫度數字補償，工作溫度范圍寬，輸出信號全，能滿足客戶要求，適用于原油、食品、水處理系統中，實現對壓力與溫度的監測。
技術參數
|
壓力量程 |
0～200mH2O |
||
|
溫度量程 |
-20～100℃, PT-100 |
||
|
過載壓力 |
1.5倍的額定壓力 |
||
|
精度 |
壓力：±0.5％F.S ,溫度: ±2％F.S |
||
|
穩定度 |
<0.5％F.S/年 |
||
|
工作溫度 |
-20～+85℃ |
||
|
存儲溫度 |
-40～+100℃ |
||
|
被測介質 |
與304和316L不銹鋼、PE、PVC、氟橡膠或丁腈橡膠兼容的氣體或液體 |
||
|
電氣性能 |
二線制 |
三線制 |
四線制 |
|
輸出信號 |
4～20mA |
0.5～4.5V |
RS485 |
|
供電電源 |
10～30VDC |
4.75～5.25VDC |
10～30VDC |
|
電氣連接 |
M14防水出線 |
||
|
外殼防護等級 |
IP68 |
||
|
壓力接口 |
M20*1.5 |
||
|
壓力形式 |
表壓G |
||
|
認證項目 |
安全防爆型E、RoHS、歐盟電器安全標準CE |
||
選型說明
代號及說明
備注
LFT3200
型號
量程
0～1...200mH?0
量程范圍
M
M = 米
CM
CM=厘米
計量單位
溫度量程
-20～100℃
溫度范圍
2
2=2%F.S
溫度精度
A4
A4=4～20mA(二線制
輸出方式
V05
V05=0.5～4.5V(三線制)
RS
RS=RS-485(四線制
0.5
0.5=0.5%F.S
精度等級
M
M=直接出線
電氣連接
T
T=投入式
安裝方式
M20
M20=M20*1.5安裝式
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
LFT320C 0-20 M -20～100℃ 2 A4 0.5 M T 1.0
選型舉例
