概 述

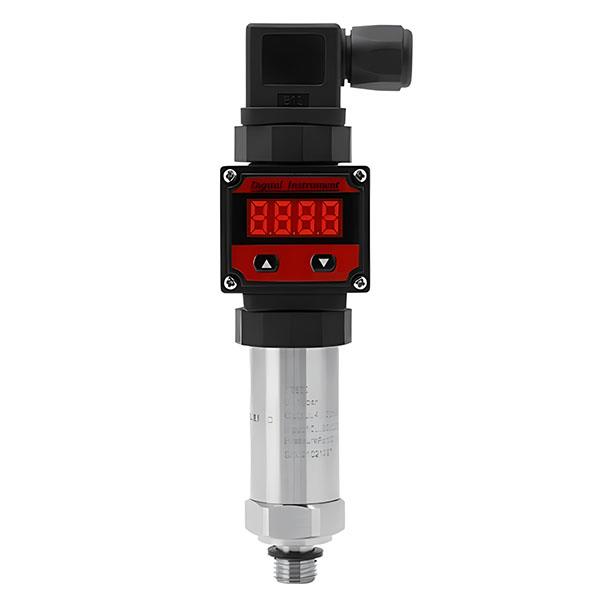

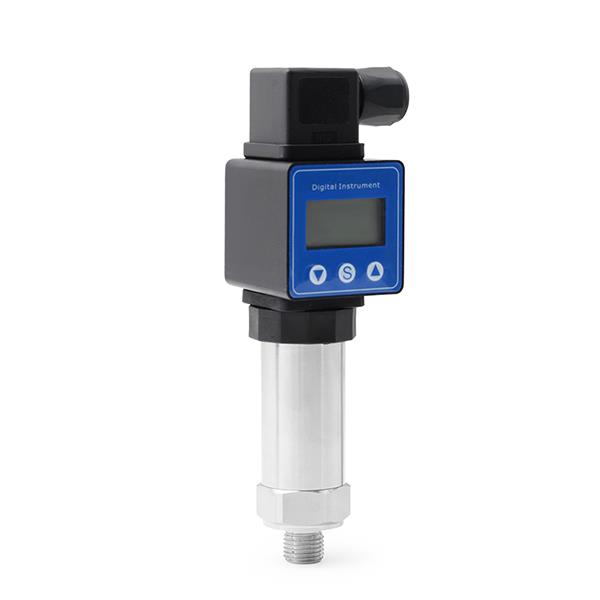

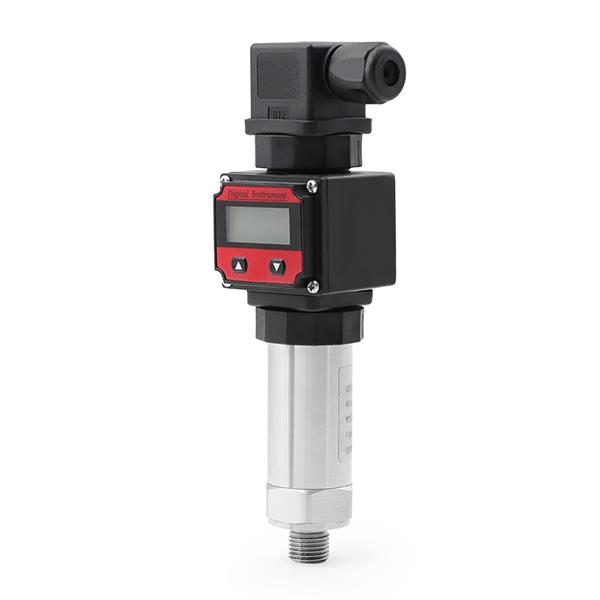

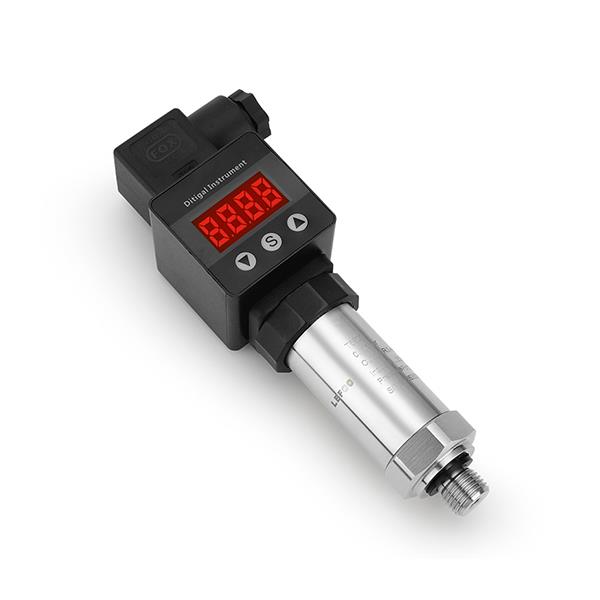

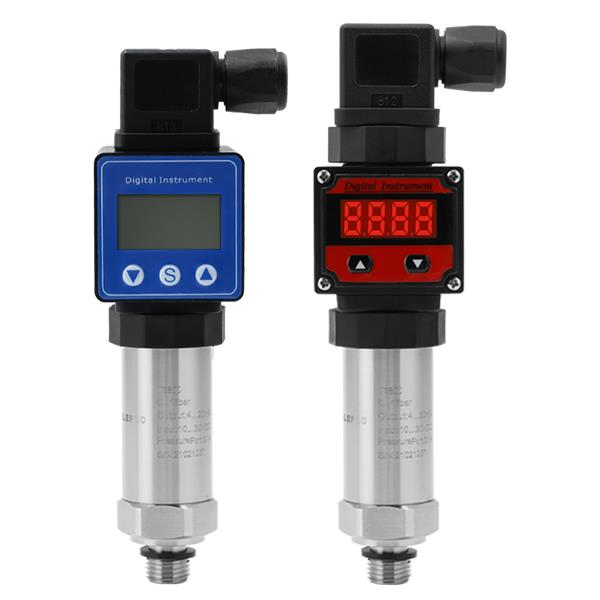

LFT6800數顯壓力變送器采用高性能的陶瓷芯體或充油硅芯體，配合先進的處理電路和溫度補償技術將壓力變化轉化為線性的電流、電壓或RS-485信號。產品體積小、易于安裝，采用數顯表頭與不銹鋼外殼，適用于測量與接觸部分材質相兼容的氣體和液體等介質，實時監控并顯示當前被測壓力的數值。
技術參數
|
量程 |
-100kPa...0~5kPa...60MPa(充油硅) |
-100kPa~0.3MPa...60MPa(陶瓷) |
|||
|
過載壓力 |
1.5倍的額定壓力 |
1.5倍的額定壓力 |
|||
|
精度 |
±1.0%F.S;±0.5%F.S |
±1.0%F.S |
|||
|
穩定度 |
<0.5%F.S/年 |
<0.5%F.S/年 |
|||
|
顯示方式 |
4位LCD(電流、電壓型)、5位LCD(RS485型) |
4位LCD |
|||
|
介質溫度 |
-20~75℃ |
-20~75C |
|||
|
儲存溫度 |
-30～80℃ |
-30～80℃ |
|||
|
被測介質 |
與S304和316L、氟橡膠或丁腈橡膠兼容
的氣體或液體
|
與1Cr18Ni9Ti、S304、氟橡膠或丁腈橡膠
兼容的氣體或液體；
|
|||
|
電氣性能 |
二線制 |
三線制 |
四線制 |
二線制 |
三線制 |
|
輸出信號 |
4~20mA |
0～10V |
RS485 |
4~20mA |
0~10V |
|
供電電源 |
12~30VDC |
12~30VDC |
12~30VDC |
12~30VDC |
12~30VDC |
|
電氣連接 |
大赫斯曼 |
||||
|
外殼防護等級 |
IP54 |
||||
|
壓力形式 |
表壓G/絕壓A |
表壓G |
|||
|
壓力接口 |
G1/4,NPT1/4,R1/4,M12*1,M10*1,M20*1.5,G1/2等 |
||||
注1：陶瓷芯體（默認）：與1Cr18Ni9Ti氟橡膠或丁晴橡膠兼容的氣體或液體。
充油硅芯體（定制）：與S304或316L、氟橡膠或丁晴橡膠兼容的氣體或液體；
選型說明
代號及說明
備注
LFT6800
型號
量程
-100kPa…0～1kPa…60MPa
量程范圍
A4
A4 =4～20mA(二線制)
輸出方式
V05
V05 =0.5～4.5V(三線制)
RS
RS =RS-485
K
K=kPa
P
P=ps
計量單位
B
B =Bar
M
M =MPa
0.5
0.5=0.5%F.S
精度等級
1.0
1.0=1%F.S
D1
D1 =DIN43650A(大赫斯曼)
電氣連接
G
G=G1/4
G2
G2 =G1/2
壓力接口
N
N =NPT1/4
M2O
M20 =M20*1.5
R
R =R1/4
M12
M12 =M12*1
M10
M10 =M10*1
A
A=陶瓷芯體
芯體規格
B
B=充油硅芯體
1.0
1.0=1m
出線長度
LFT6800 0-60 A4 B 1.0 D1 G A 1.0
選型舉例

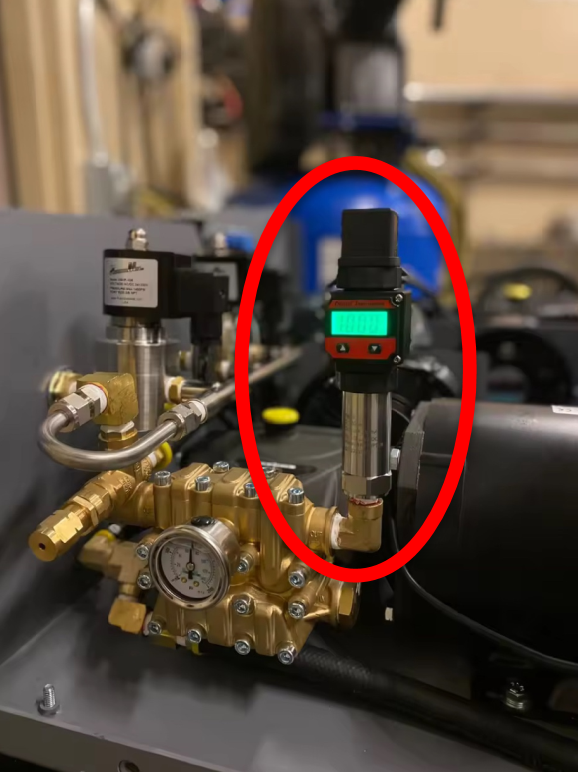

船舶上壓力顯示與測量
